Moj pokusaj da napravim digitalnu vagu za kosnicu
Moj pokusaj da napravim digitalnu vagu za kosnicu
Zasto?
Ako bi me netko pitao; ”Trebali ti to?” Morao bi posteno da odgovorim:”Ma netreba!”ali nisu mi trebale ni pcele ni sve one kosnice ni ramovi ni podnice pa sam sve to sam vecinom napravio i pravo da vam kazem u ovom zimskom periodu cejf mi je da nesto napravim, pa makar to kasnije sve bacio.
Kako?
Pa trazeci på internetu nasao sam nekoliko interesantnih projekata sa Arduino platformom ali nista mi nije bas bilo kompletno i stabilno pa sam pauzirao neko vrjeme i onda sam na stranici ”Honey-pi” https://honey-pi.de/en/ naisao na vecinu odgovora koji su me interesovali a na you tube kanalu ”Solari i Pcele” https://www.youtube.com/watch?v=a2NNOo37NpM&list=PL_xFYCOfWb06v0msUiiGBBMxR6aIJTLzj je objasnito na prilicno jednostavan nacin osnovni principi kako napraviti sve.
Da pojasnim ja nisam nista sam izmislio nego sam samo kopirao ono sto je ekipa ”honey pia” napravila i podjelila svima koji su zainteresovani da probaju. Da zakljucimo procitajte sve sta pise na stranici ”Honey pi” i nemorate da citate dalje.
Za one koji hoce da citaju dalje pokusacu da objasni kako sam ja poceo.
Materijal!

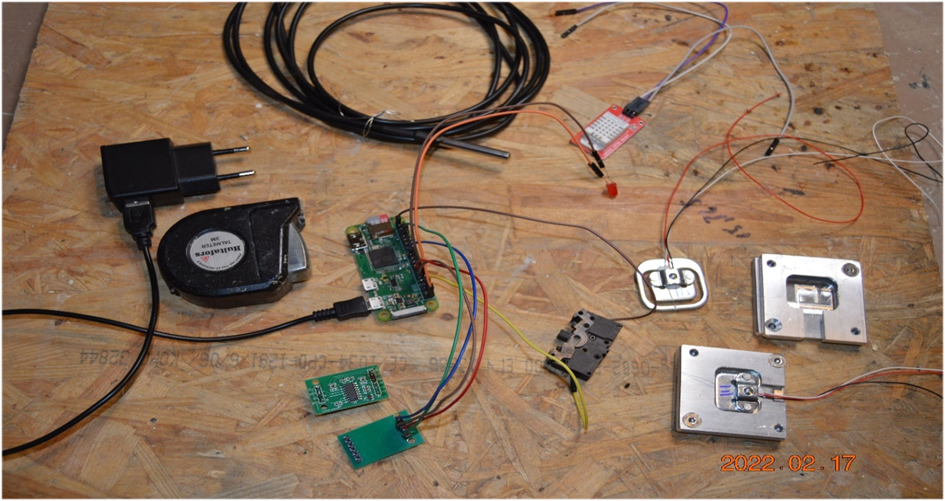

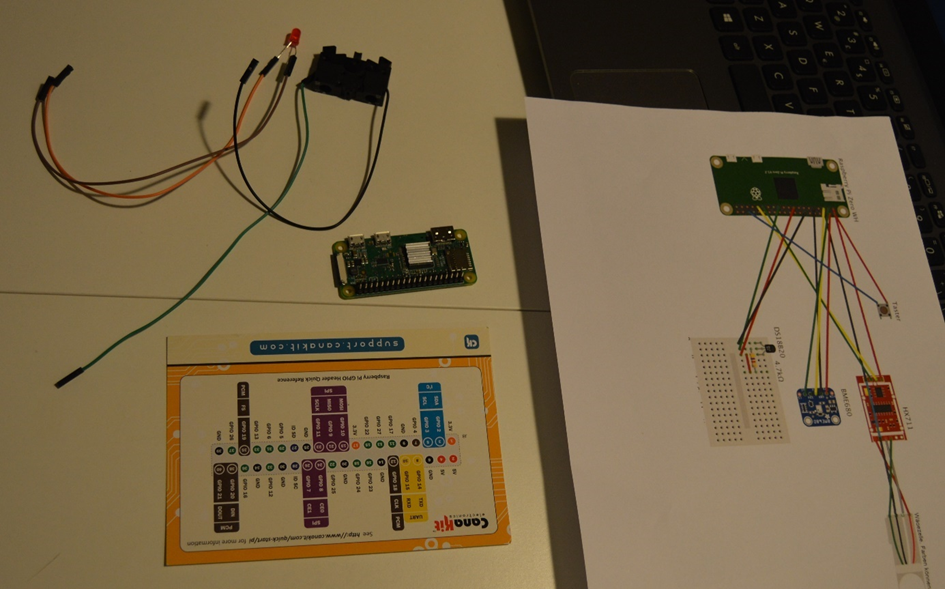

Sve sto vidite na ovoj slici i jos neke stvari koje nisu na slici. Metar vam je obavezan. Salu na stranu treba vam ovo:
- Raspberry pi (na slici je ”Raspberry pi zero w” ali moze i neki drugi)600 kr
- Mobil ladare med micro usb kabel( 5V2,5A) 150 kr
- Led Lampa
- Taster
- HX711 Pojacivac signala vage 1 komad 20 kr
- 200 kg load cell 1 komad 210kr
- DS18B20 senzor 1 komad 40 kr
- 4,7 kg ohm otpornik
- Micro SD kort najmanje 4GB 60 KR
Uz sve ovo vam treba nesto kablova lemilica etc i puno dobre volje.
Kako povezati djelove:

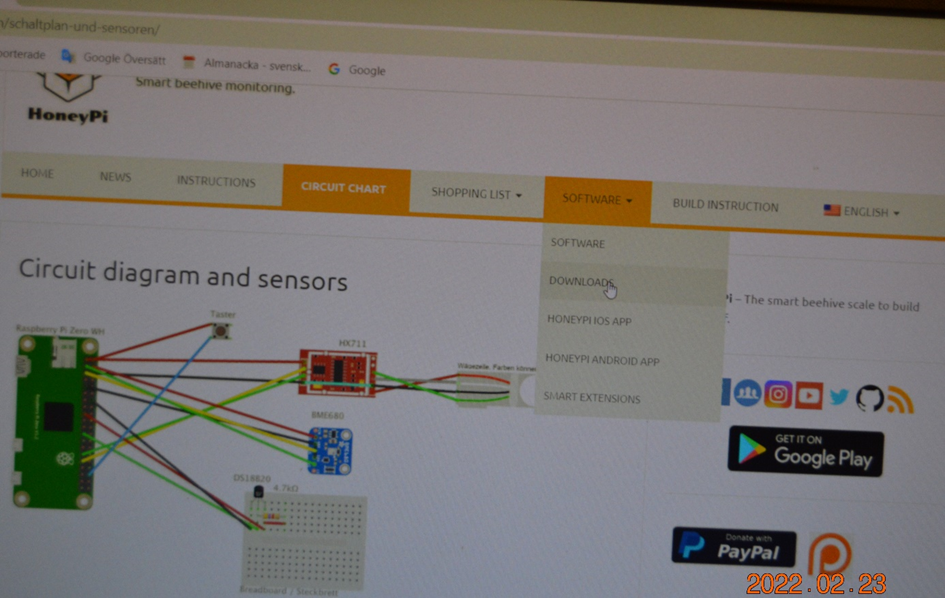

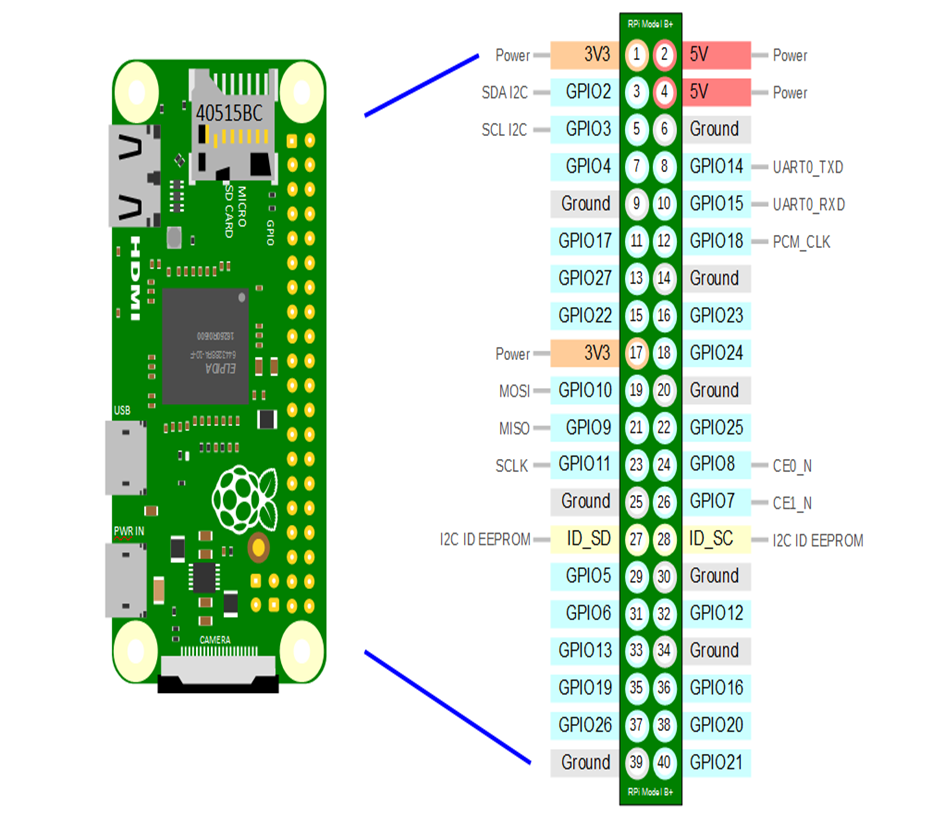

Najlakse da kliknete ovdje: https://honey-pi.de/en/schaltplan-und-sensoren/ i tu vam sve pise mada bi ja preporucio da pogledate vas rasberry pi i proucite gdje cete ukljuciti mikro usb kabel, gdje ide kartica i kako da znate da odredite sa koje strane pocinje stift 1 odnosno sta je GPIO .
Pa da pocnemo:
1-Taster
Stift 1 (3.3v)
Stift 36 (GPIO16)
2-Led lampica (bilo koje boje)
Stift 40 (GPIO 21)
Stift 30 (GND)

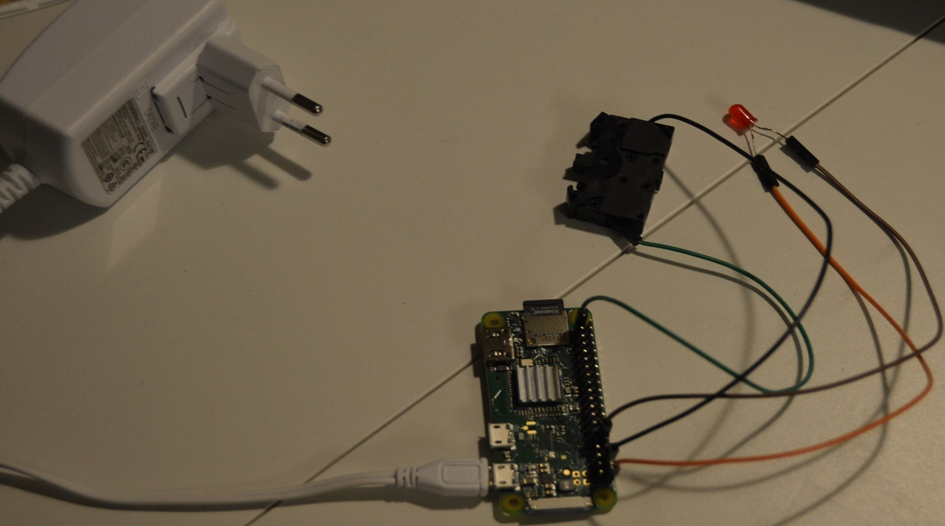

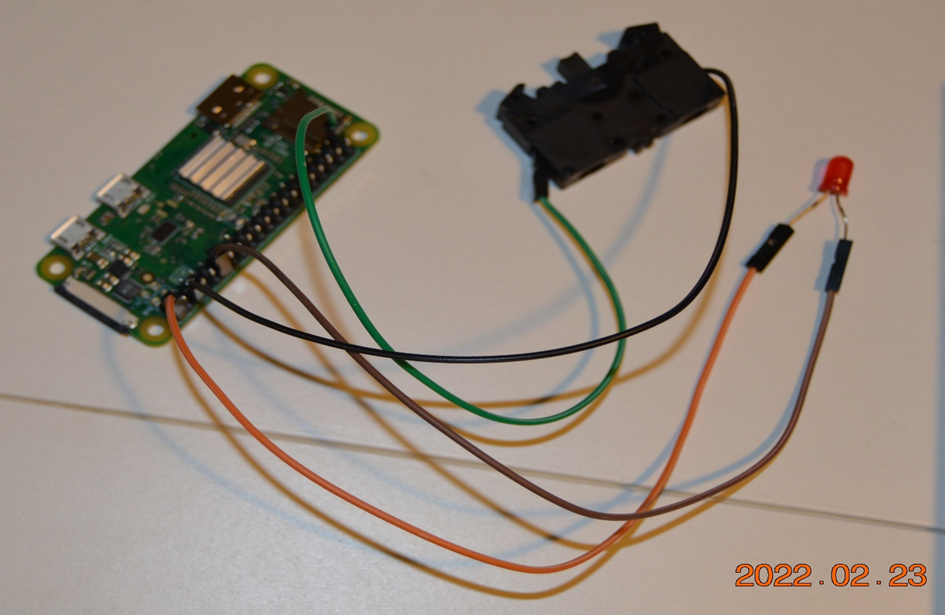

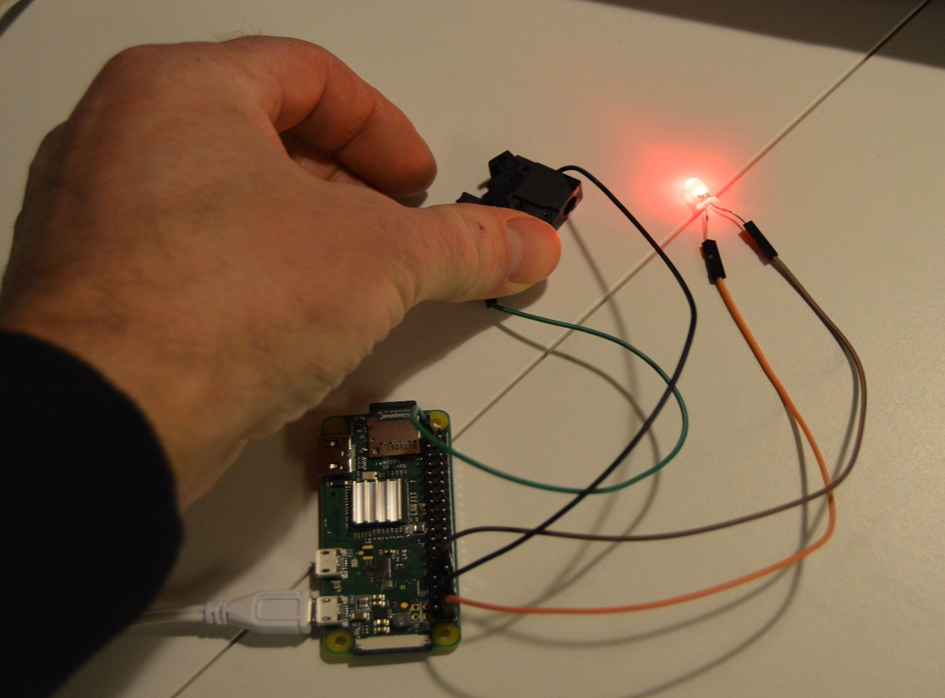

Mozda je lakse da vam pokazem u slikama.

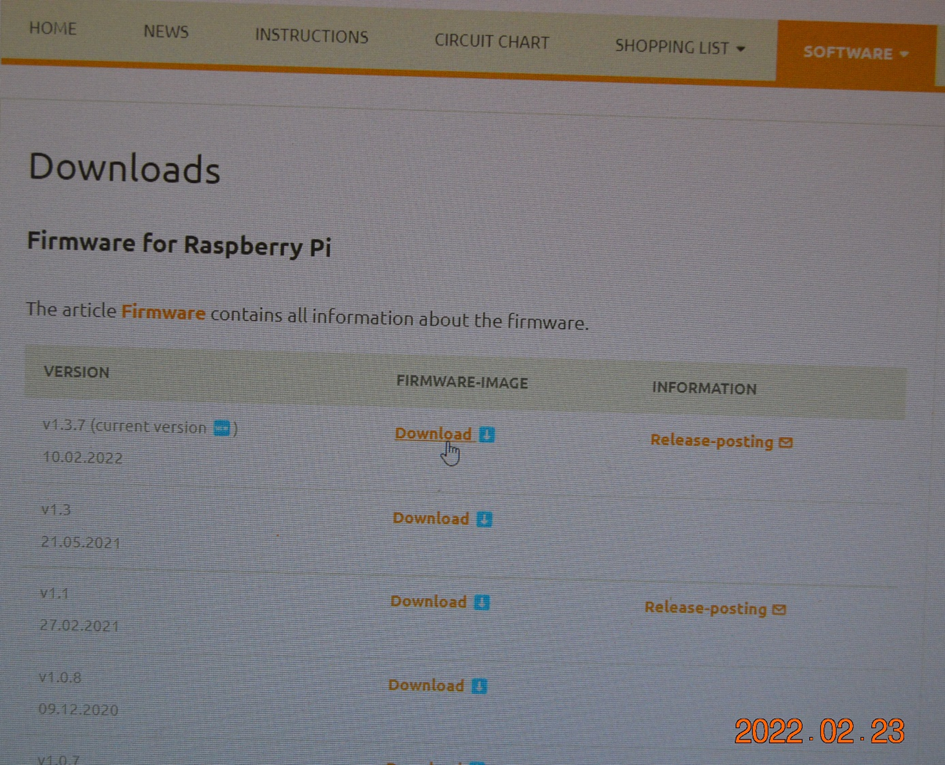

To je sad povezano idemo da skinemo da pripremimo mikro SD karticu.

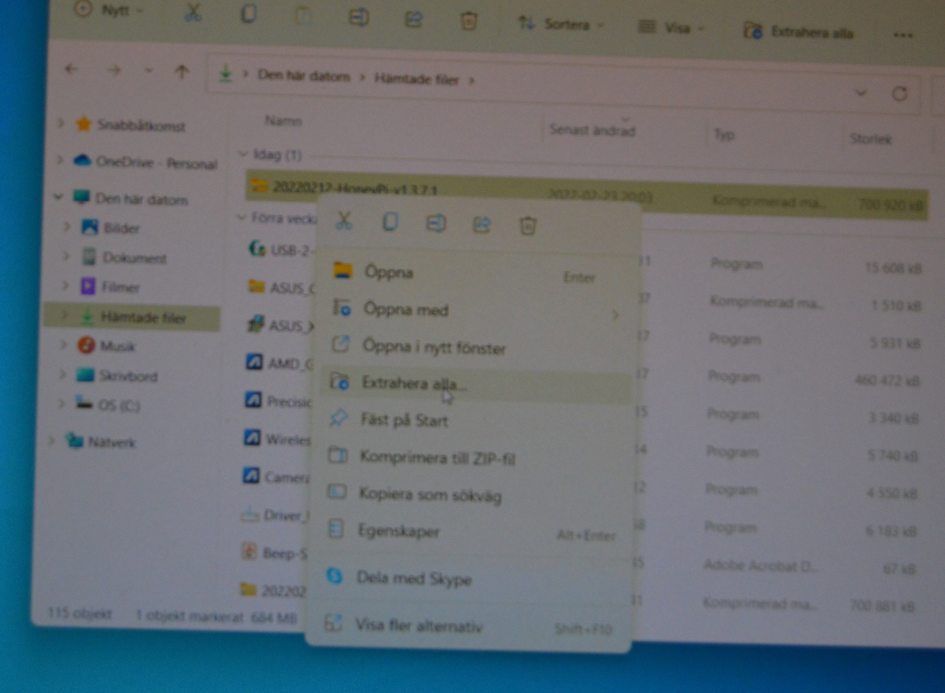

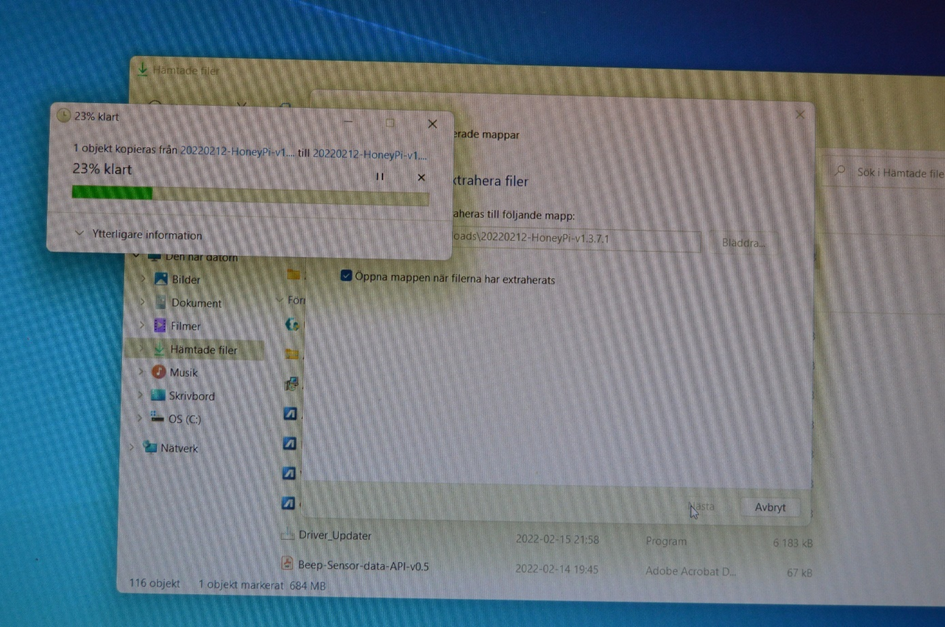

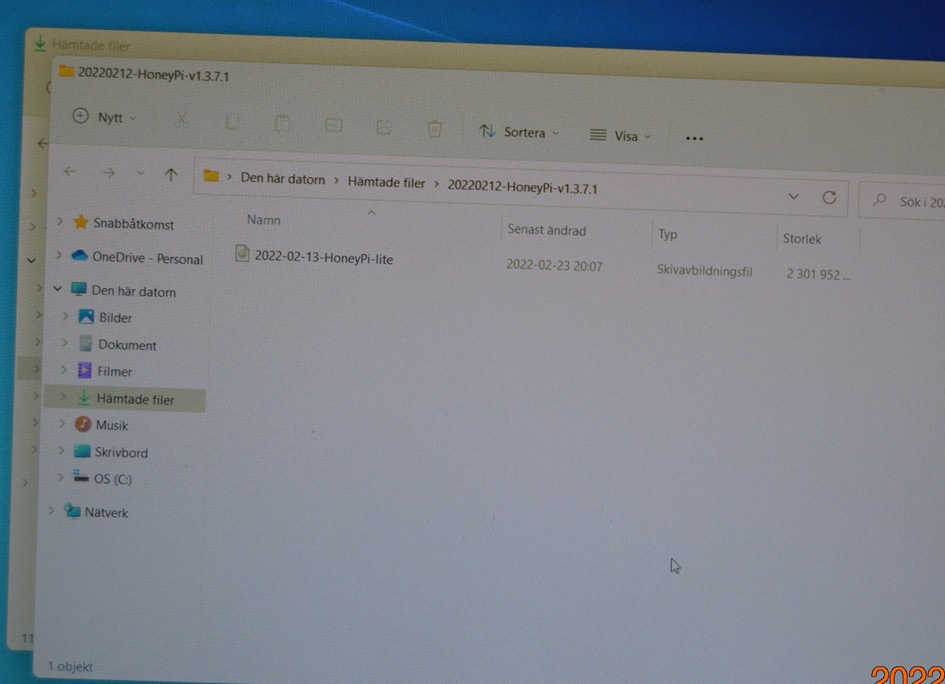

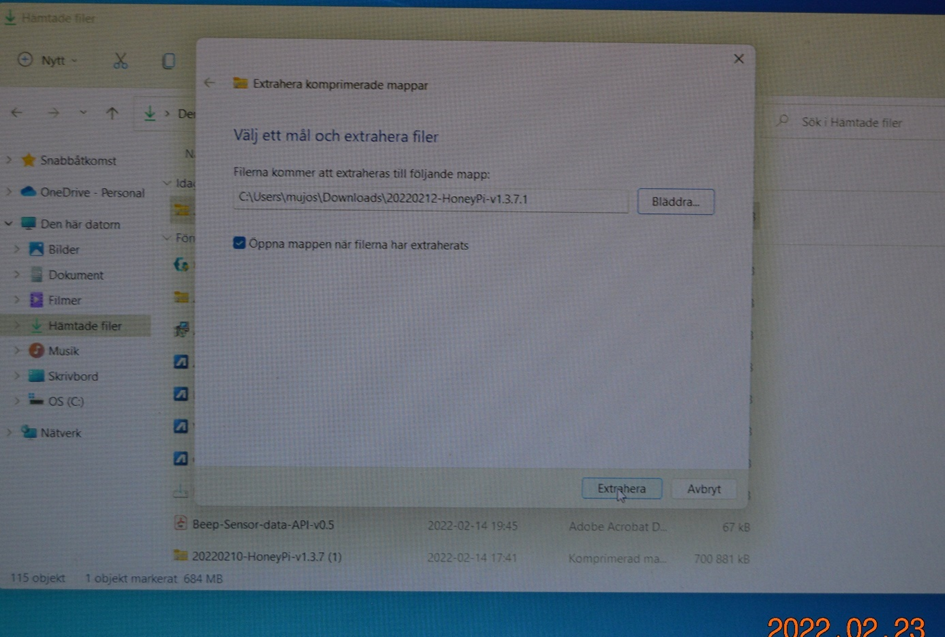

Sa kad ste skinuli program trebate ga otpakovati zip-fila.

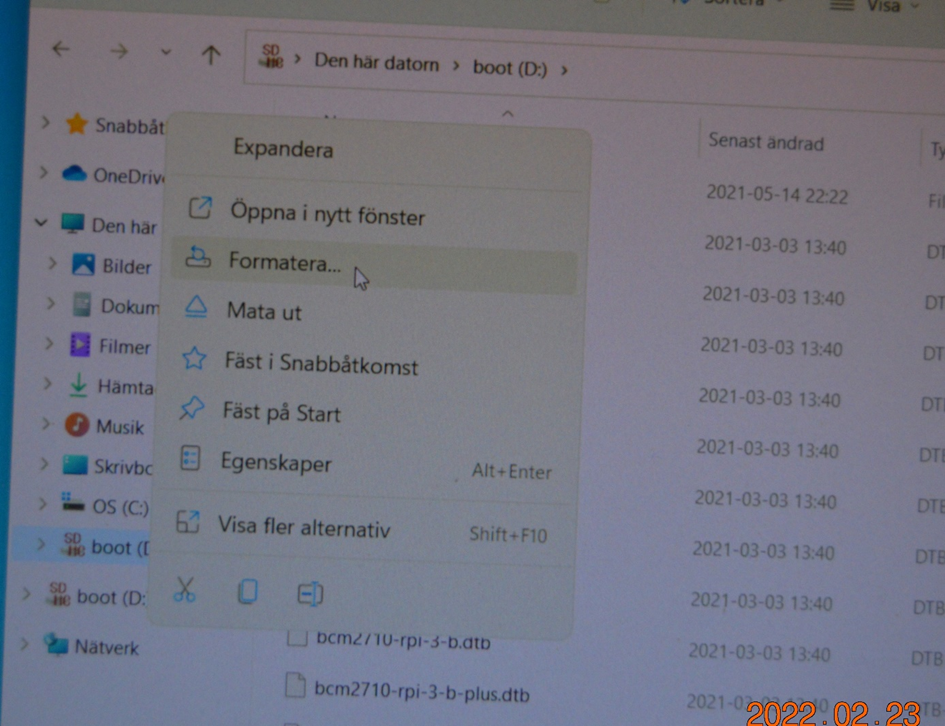

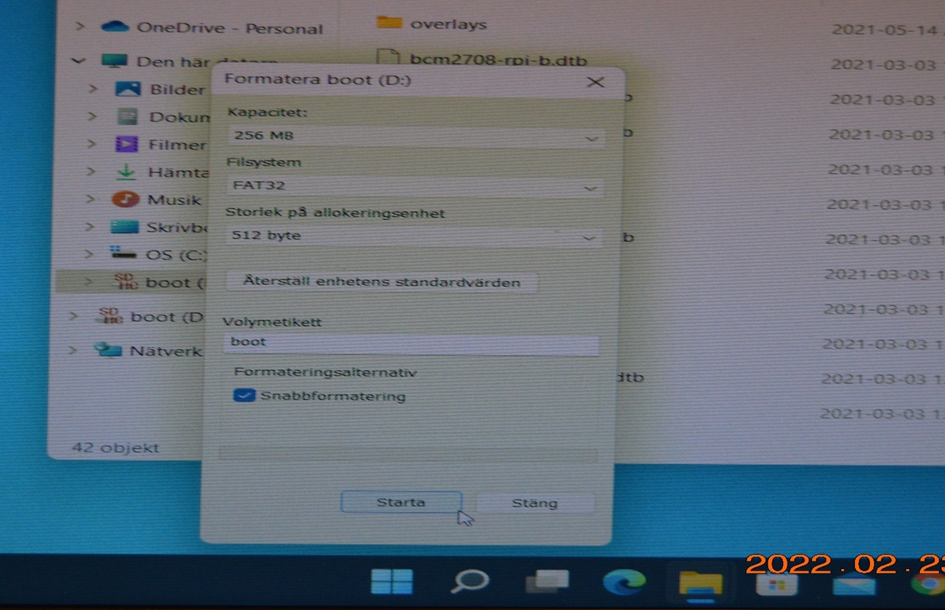

Stavite karticu u vas kompijuter i formatirajte u Fat32.

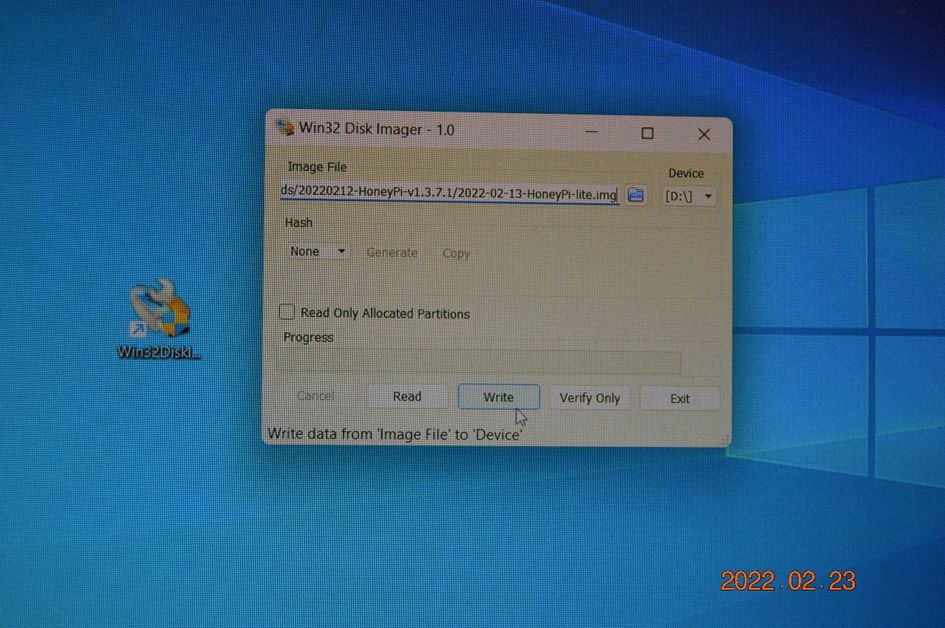

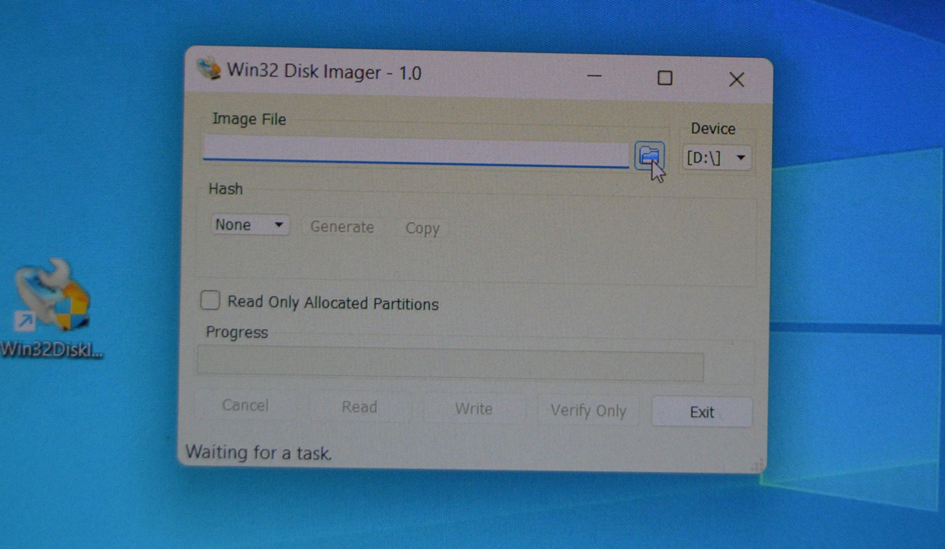

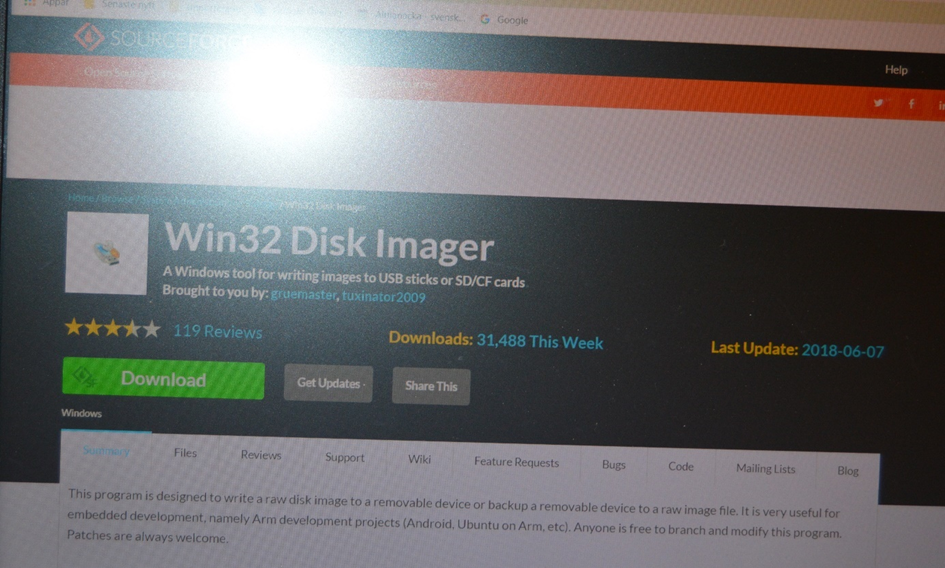

Da bi ste prebacili iz vaseg kompjutera na sd karticu treba vam program za prebacivanje ja sam nasao besplatan program ”win32 disk imager”
https://sourceforge.net/projects/win32diskimager/
Instalirajte i ukljucite, odaberite vas image i pritisnite wrajt.
Izvadite vasu karticu iz kompjuera i stavite u vas rasberry pi i prikopcajte usb kabel i ukljucite u struju.
Ako mala zelena lampica na rasberryju treperi sve je ok i pustite da radi otprilike 5-7 minuta.Kad zavrsi trebalo bi da crvena lampica koja je prikljucita zasvjetli 4 puta, ako se to nedesi startajte ponovo.

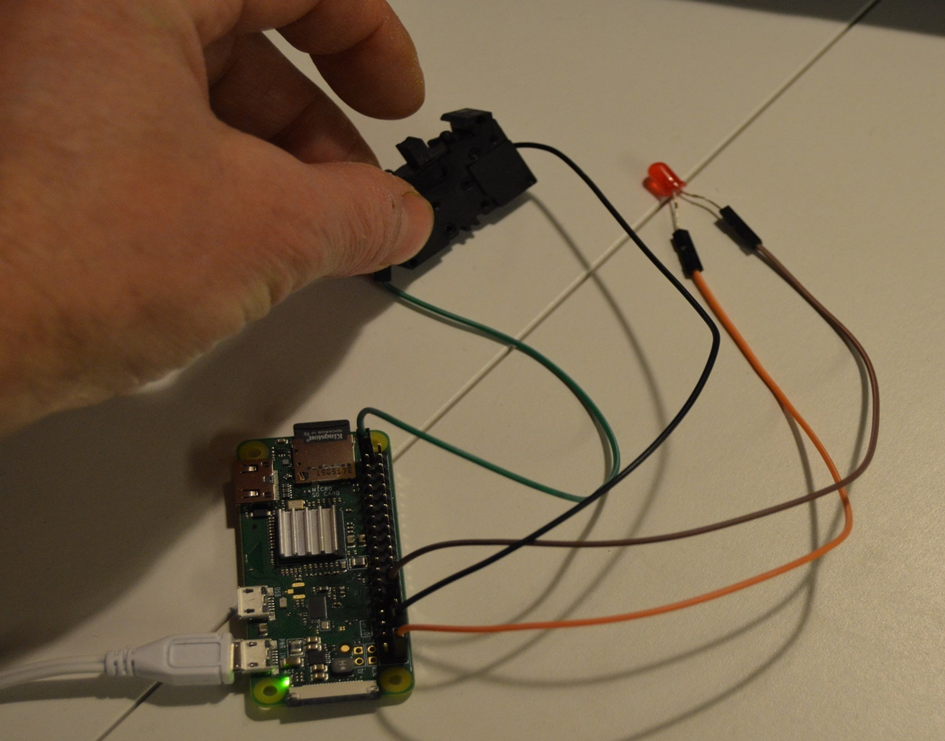

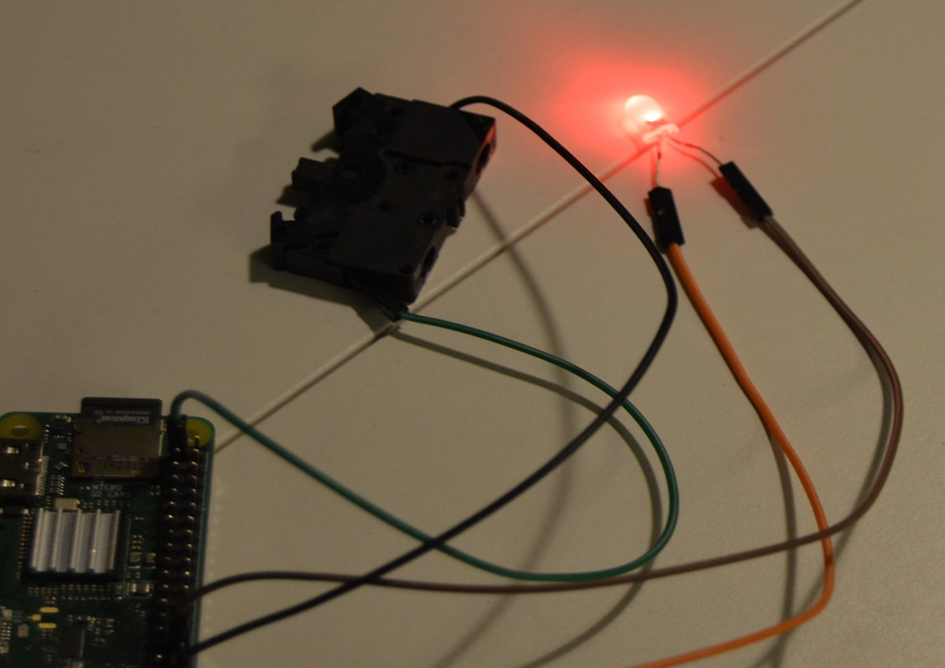

Ako je sve ovo uradjeno kako treba pritisnite vas taster izmedju 1 do 3 sekunde i lampica koju ste prikopcali trebala bi da se upali.

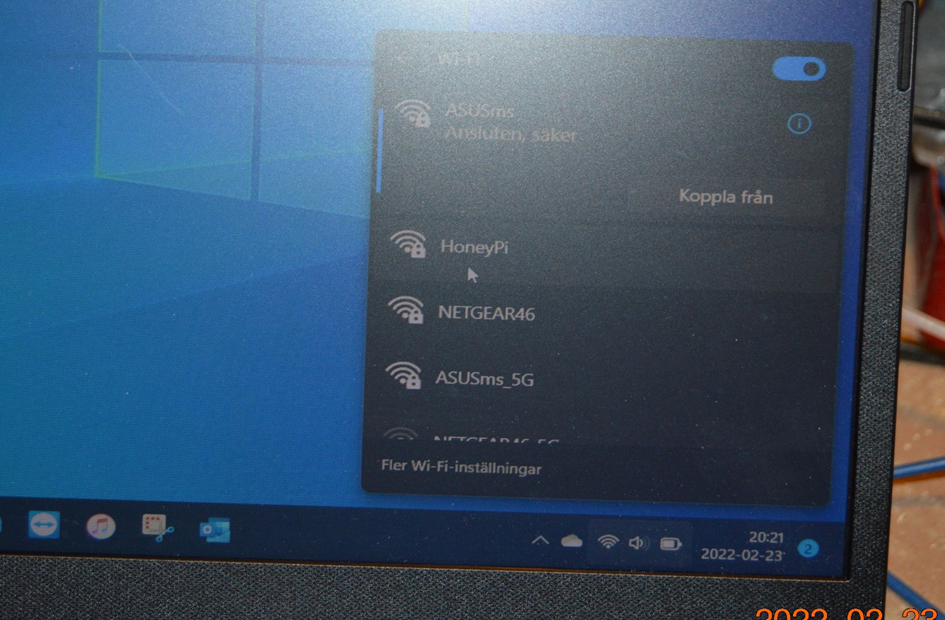

Kad ste to uradili to znaci da ste aktivirali poziciju za odrzavanje, uzmite opet vas kompjuter i otvorite podesavanje bezicnog interneta i tu bi trebalo da stoji da imate mrezu ”Honey pi” prikljucite se na nju.

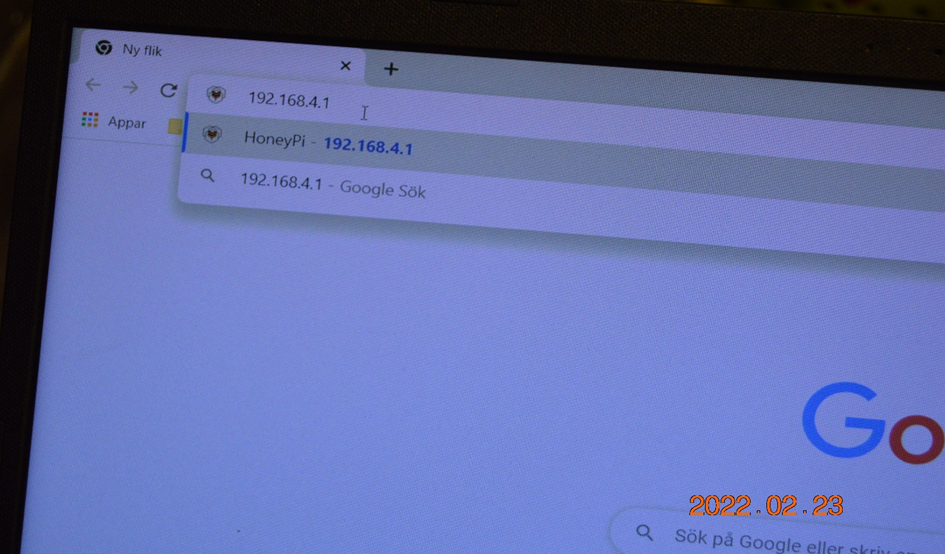

Sad u vas google upisite 192.168.4.1 i pritisnite enter i to bi trebalo da izgleda ovako:

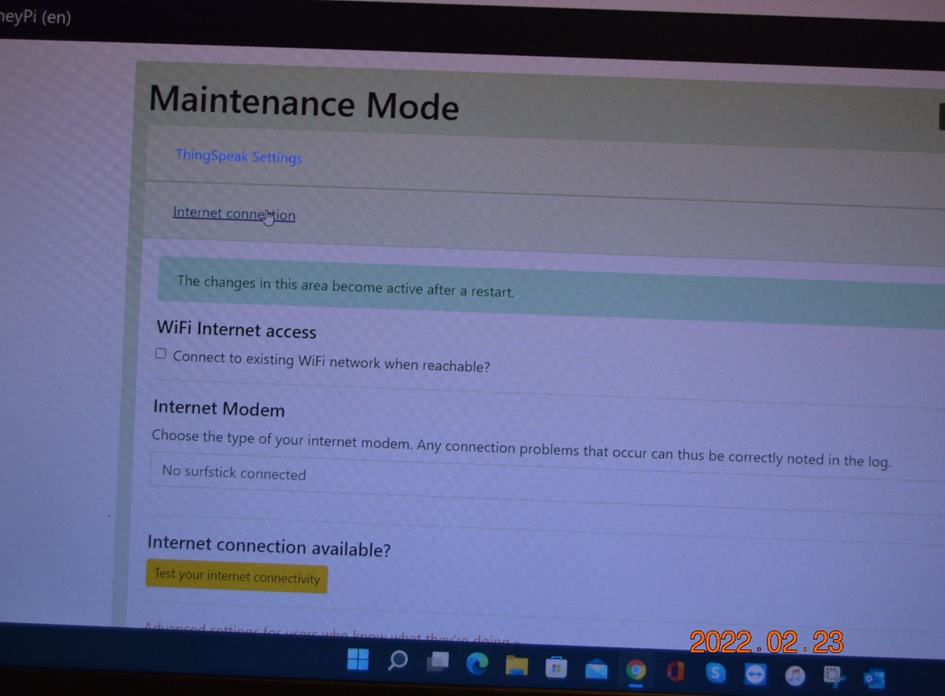

Pritisnite na internet connection i upisite vasu wifi lozinku i posle toga save.

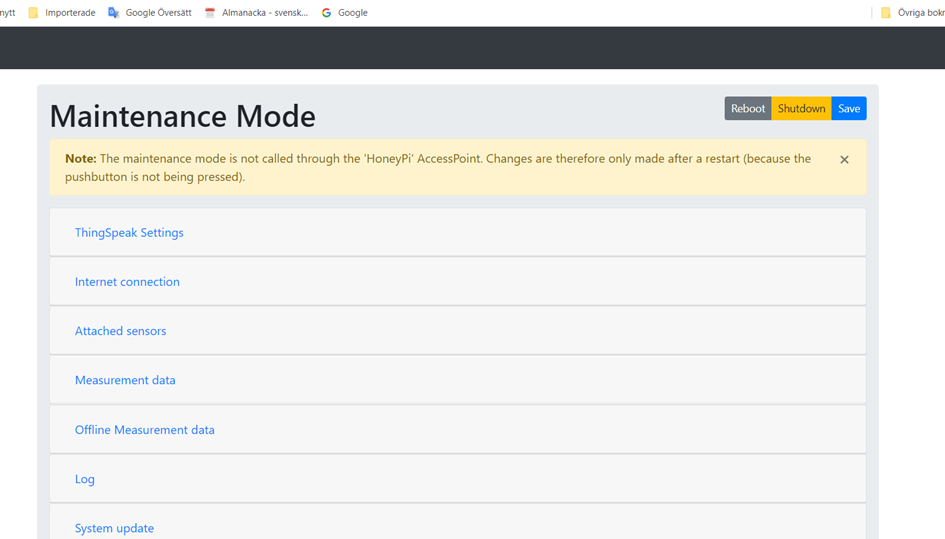

Sad mozete restartovati i kad se ponovo lampica upali zatreperi 4 puta pogledaj te u vasem routeru koju ip adresu je rasberry dobio nakon toga upisite tu ip adresu i dobit ce te isti meny na vase kompjuteru.
Sad mozete nastaviti da povezujete dalje recimo temperatur senzor ili vagu ili nesto drugo a kako imate ovdje: https://honey-pi.de/en/schaltplan-und-sensoren/

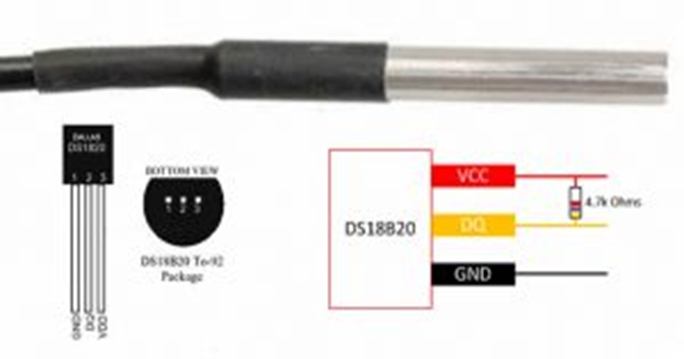

Senzor za temperaturu DS18B20
Crvena ide na stift 17 (3.3V)
Zuta ide na stift 23 (GPIO11)
Crna ide na stift 14 (GND)
Izmedzu crvene i zute trebate staviti jedan otpornik 4.7 Ohm-a.
Kad ste to povezali ukljucite opet u struju sacekajete da se sistem podigne upisite ip adresu i da bi ste dosli u honeypi meny,
+pritisnite na attached sensors
+ad sensors
+selekt a sensors
+odaberite temperature sensors DS18B20

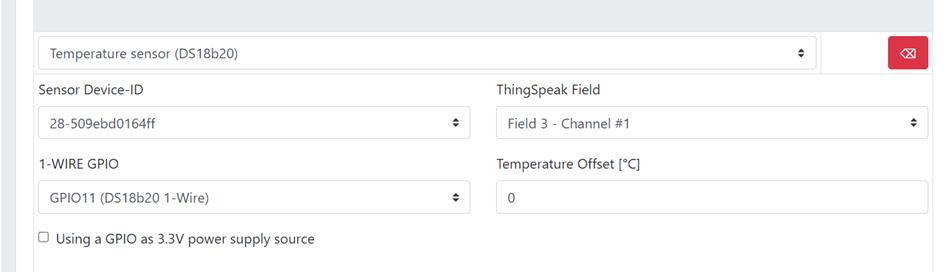

+Pritisnite sensor device ID ako ste sve povezali kako treba treba da vam se pojavi kombinacija brojeva ka ona slici:
Nakon toga pritsnite na save da sve usparate ponekad se treba i restartovati
Sad udjite u meny opet i pritisnite na measurment data i sacekajte, ako ste sve povezali kako treba pokazace vam temperaturu sa vaseg senzora.
Ako zelite vise senzora dovoljno je da povezete iste zice gdje ste i prvi jedan otpornik je sasvim dovoljan.(na slici je povezano vise senzora i vaga)
Povezivanje vage:

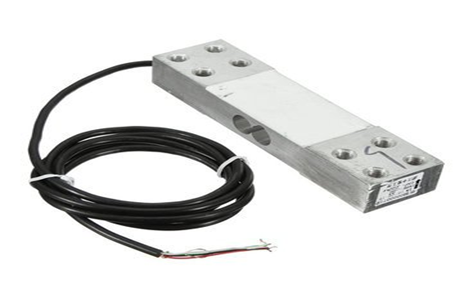

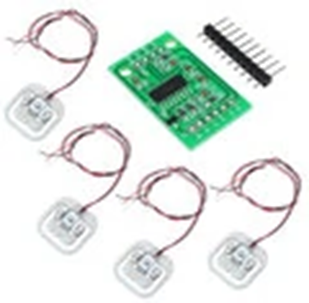

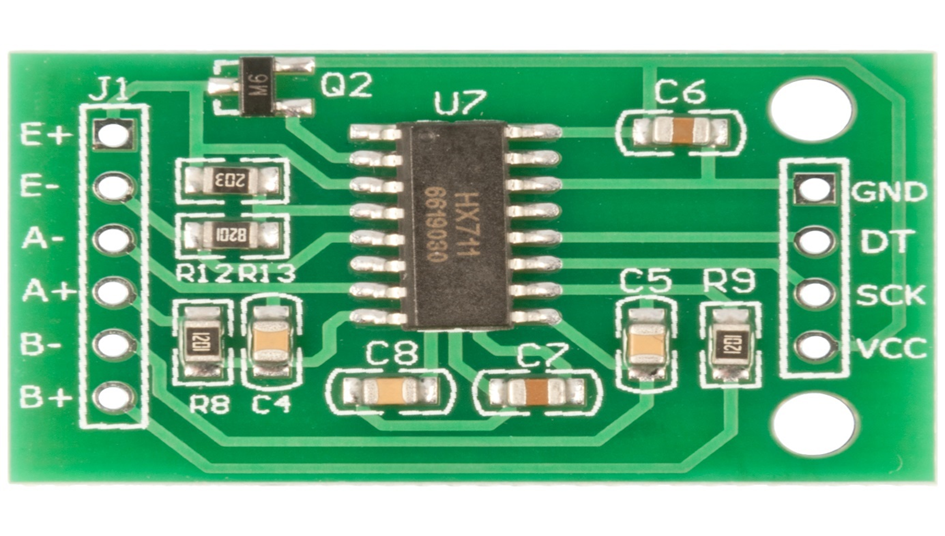

Sensora za vagu ima vise vrsta a ja cu da probam sa dvije jedna je od 200 kg druge su 4 od 50 kg. Uz to vam treba i ovaj mali zeleni HV711-modul.
HX711-modul se stavlja izmedju senzora i Rasberry-ja
Na Rasberry se povezuje:
- VCC — stift 1 ( 3,3V )
- GND – stift 6 (GND)
- DT — stift 29 (GPIO5)
- SCK — stift 31(GPIO6)
Na senzor od 200kg povezuje se ovako :
- E+ crna
- E bjela
- A+ cfvena
- A zelena

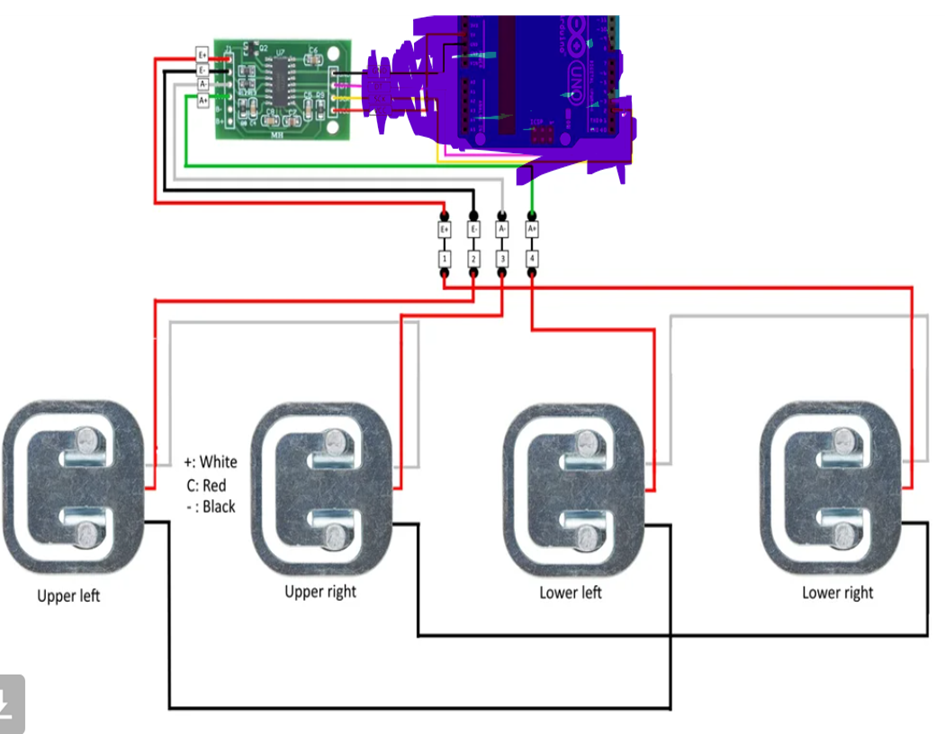

Na senzor 4x50kg se povezuje ovako:
Kad ste povezali sve ukljucite u struju i otvorite meny
-atachmend sensor
-add sensor

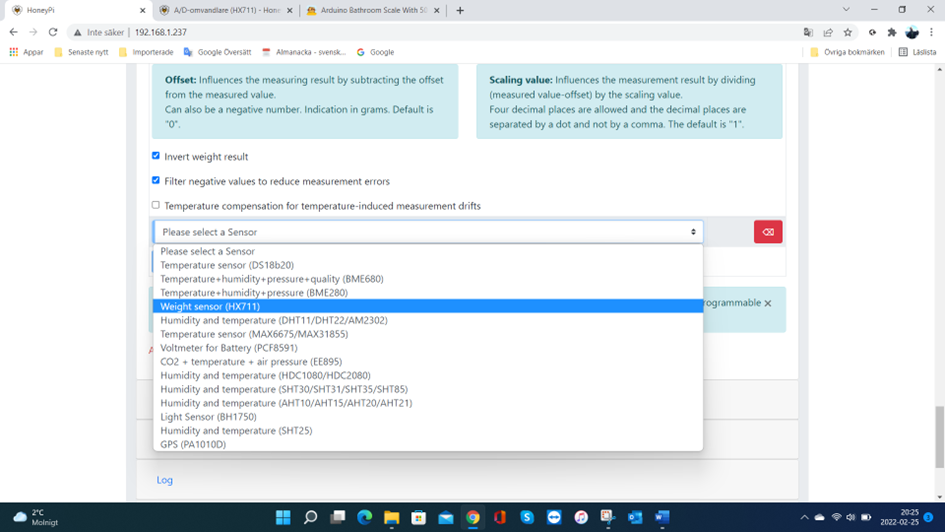

-Selekt a sensor
-odaberite weight HX711
-Upisite u koji GPIO DT i GPIO SIC odaberite shanel AA

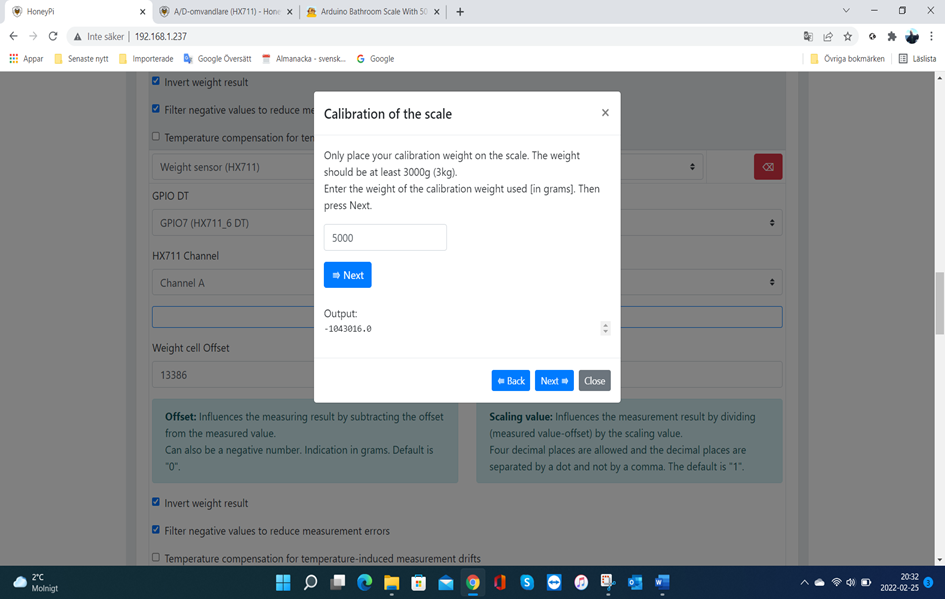

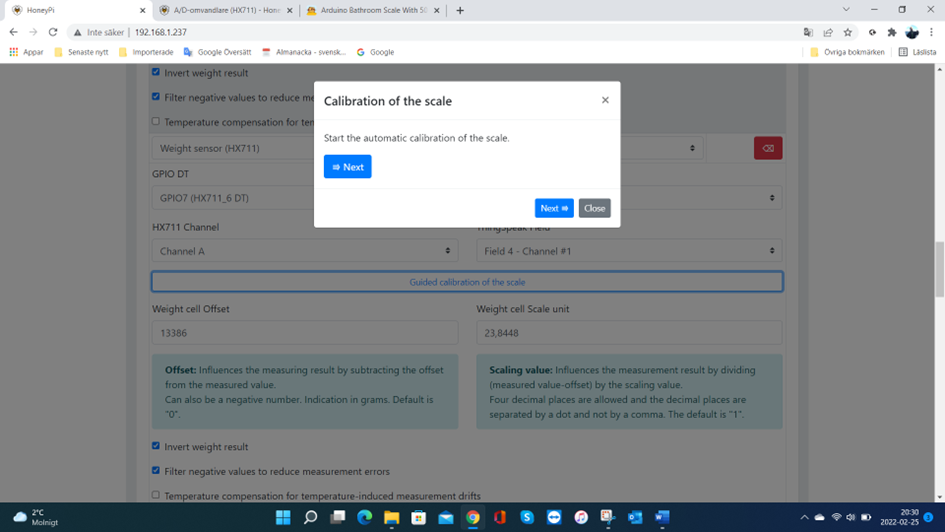

Pritisnte da kalibrirate vagu
Pratite upustva da na vagu stavite nesto sto je teze od 3 kile i upisite koliko je teska da napomenem ovaj broj u outputu ako je neka cifra nema veze dali je u plusu ili minusu to znaci da je sve ok ako je nula onda nesto niste povezali kako treba.

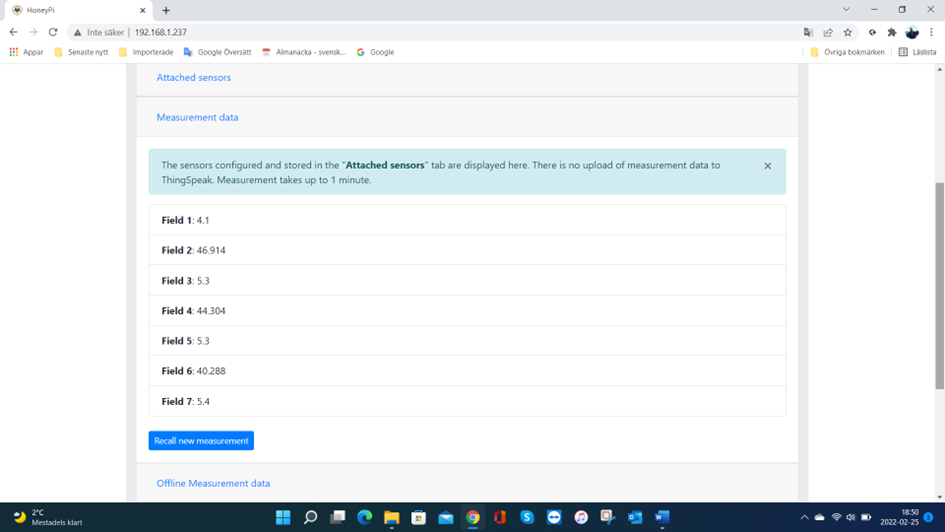

Nastavite dalje i pritisnite next posle na save da to usparate i mozete posle toga uci u measure data i izvrsite mjerenje ako je sve ok onda bi trebalo da vam pokaze temperaturu i tezinu koju imate na vazi.
Nakon toga bi trebalo da radi:
To izgleda otprilike ovako:

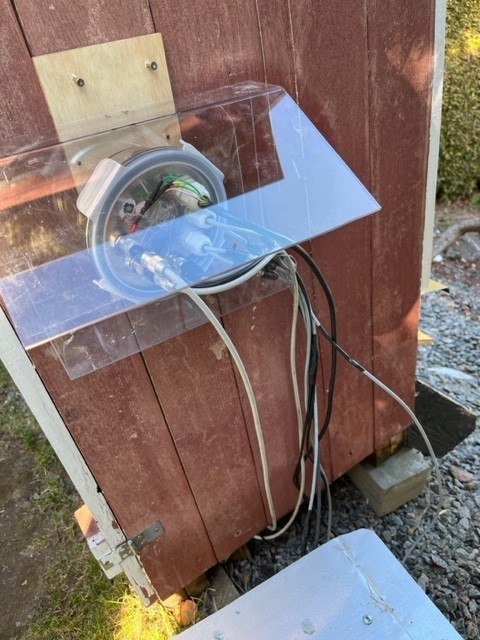

Ovo sve povezivaje i nije toliki problem, veci je problem kako sve upakovati i postaviti u kosnice.
Zasad toliko ako nebude islo probajte opet.
Ja sam ovo pravio prije jednu godinu i ima problema koje bi se trebale popraviti ali mi je inspiracija negdje pobjegala pa kad je nadjem popravicemo to. Ja sam ovo pisao na kompijuteru bez nasih slova tako da mi oprostite ako nije sve razumljivo .
Mujo Suhonjic
